三坐标测量仪

手动三坐标测量仪

手动三坐标测量仪应用领域:三坐标(三次元)测量仪/三次元测量机/三坐标测量机主要用于机械、洗车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、叶片、曲线、曲面等的测量。 仪器特点: 该系列三坐标测量仪主体结构由花岗石的导轨和工作台,移动桥式结构组成,保证整机机械系统的精确稳定;无摩擦的全气浮支撑导轨,ZUI大限度的减少运动中的角摆;自粘式带状金属光栅心与平台、横梁用Z轴花岗石基体

 手动三坐标测量仪

应用领域:
三坐标(三次元)测量仪/三次元测量机/三坐标测量机主要用于机械、洗车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、叶片、曲线、曲面等的测量。

仪器特点:

    该系列三坐标测量仪主体结构由花岗石的导轨和工作台,移动桥式结构组成,保证整机机械系统的精确稳定;无摩擦的全气浮支撑导轨,ZUI大限度的减少运动中的角摆;自粘式带状金属光栅心与平台、横梁用Z轴花岗石基体融为一体,使其三轴具有同样的温度膨胀系数,从而增加了仪器的稳定性。
    该系列三坐标测量仪具有功能强大、性能稳定、精度高、操作简单、维护方便等特点,相对于其他产品系列比较而言,该系列具有结构简单、承载能力强、工件放置空间开阔、装卸便捷等特点。

手动三坐标测量仪

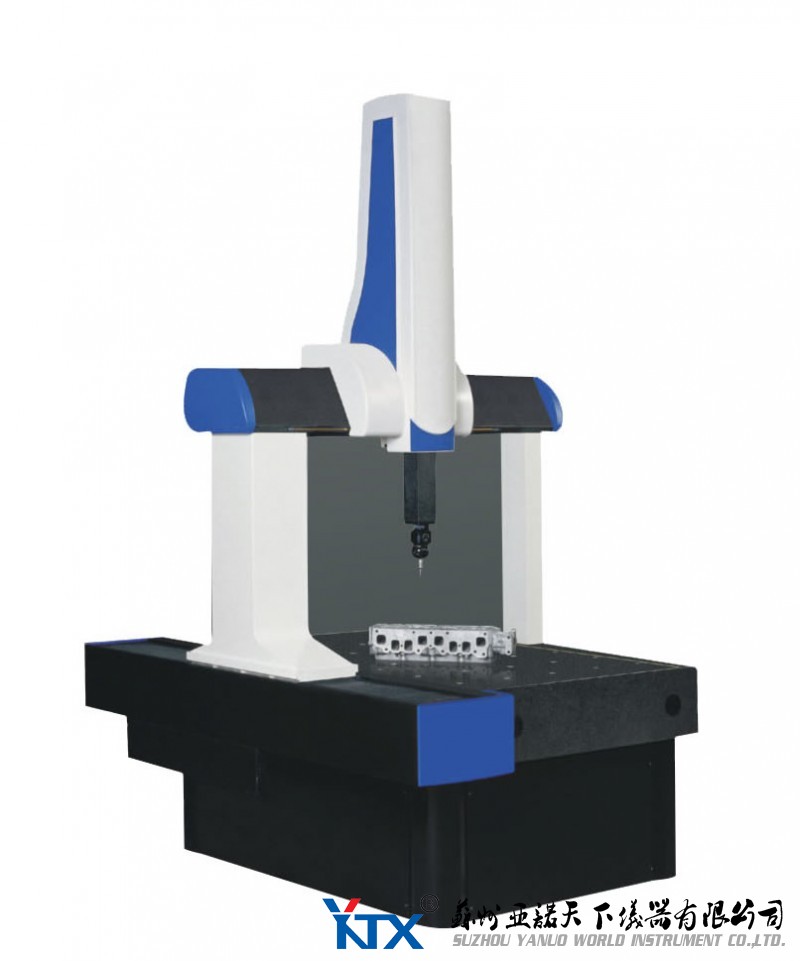

三次元测量仪清晰图




三坐标测量机型号Dragon654Dragon765Dragon865Dragon875
 测量范围而(mm)X 500X 600X 600X 700
Y 600Y 700Y 800Y 800
Z 400Z 500Z 500Z 500
 外形尺寸(mm)X 950X 1050X 1050X 1150
Y 1050Y 1200Y 1300Y 1300
Z 2000Z 2200Z 2200Z 2200
 分辨率0.50.50.50.5
 示值误差3.5+L/2504.5+L/2004.5+L/2005.0+L/200
 空气压力(kg/cm²,NL/min)0.6~0.8Mpa0.6~0.8Mpa0.6~0.8Mpa0.6~0.8Mpa
 ZUI大承受重量(kg)300500500500
